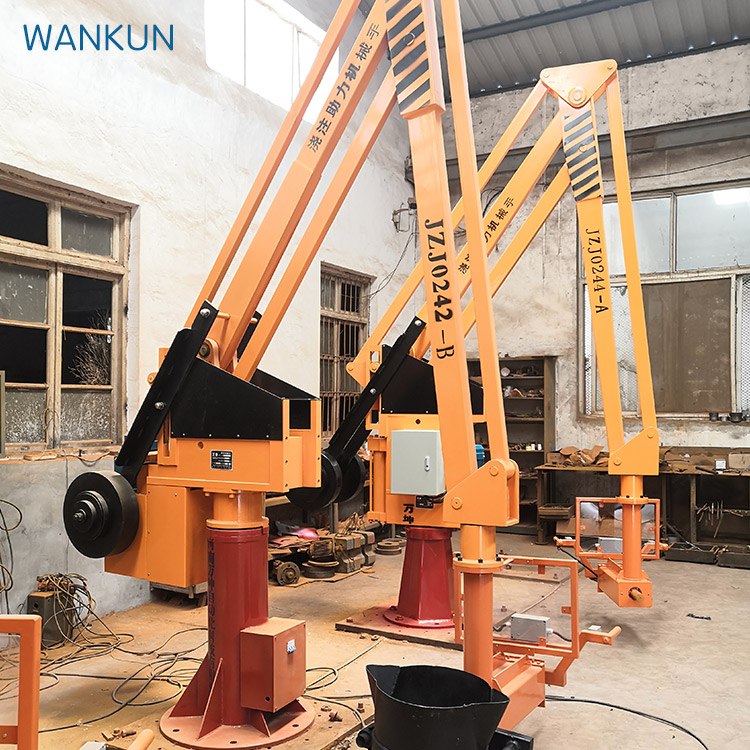

ZJZ sērijas hidrauliskā liešanas manipulators ir jauns liešanas un pacelšanas aprīkojuma veids ar šādām īpašībām:

1, bez ceļojuma pārslēgšanas, izmantojot cilindra paša brauciena ierobežojumu un bufera ierīci. ar pistona stieņa kustību uz augšu un uz leju, lai vadītu pacelšanas bumbas kustību, kustība ir salīdzinoši stabila.

Hidrauliskā sistēma ir aprīkota ar drošības ierīci, kurai ir drošības aizsardzības funkcija pārslodzes gadījumā utt., Un izvairās no balansēšanas celtņa daļu bojājumiem un negadījumiem.

Zjz sērijas liešanas manipulators ir aprīkots ar ātruma ierobežošanas un pašizlīdzināšanas funkcijām, kas var padarīt svara samazināšanos vienmērīgāku un ietaupīt enerģijas patēriņu. MANIPULATORS ir piemērots augstas efektivitātes pacelšanai un precīzam pozīcijai un smago objektu uzstādīšanai 300 kg robežās, jo īpaši vidējiem un maziem FOUNDdries.Tam ir priekšrocības, mazs izmērs, zems troksnis, viegls svars, jauna un kompakta struktūra, droša un uzticama darbība, vienkārša un ērta apkope utt. Tas ir jauns produkts, kas atbrīvo operatoru no biežas iekraušanas un izkraušanas manuālā darba un uzlabo ražošanas efektivitāti.

Hidrauliskā liešanas manipulatoru pacelšana smagu priekšmetu tiek panākta, izmantojot šādu trīs veidu kustības sintēzi:

1, vertikālā pacelšana ar hidraulisko kustību

Apgrieziet fuselāžu manuāli

Pārvietojiet horizontāli manuāli

Main tehniskie parametri ZJZ hidraulisko liešanas manipulatoru

Tabula Nr. 1

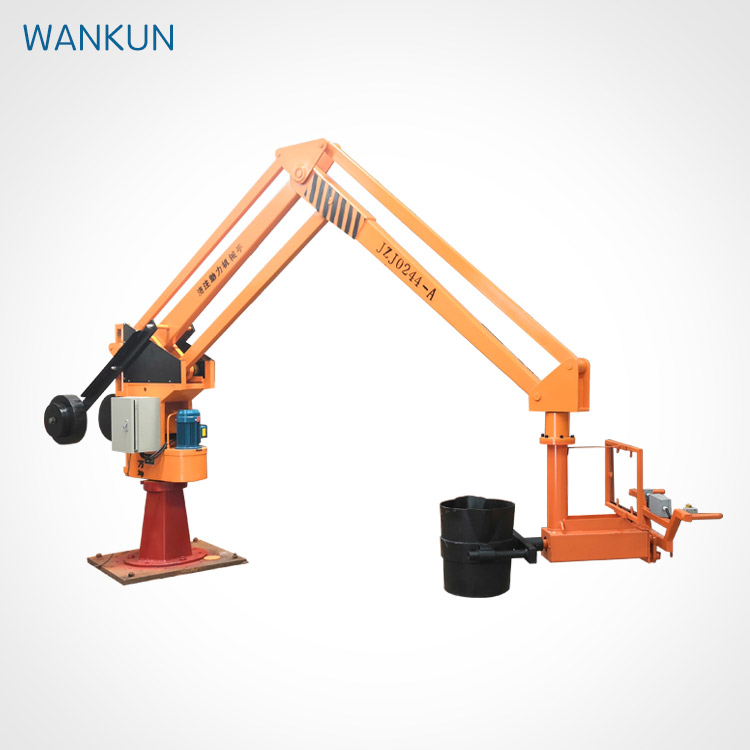

Ārējais zīmējums

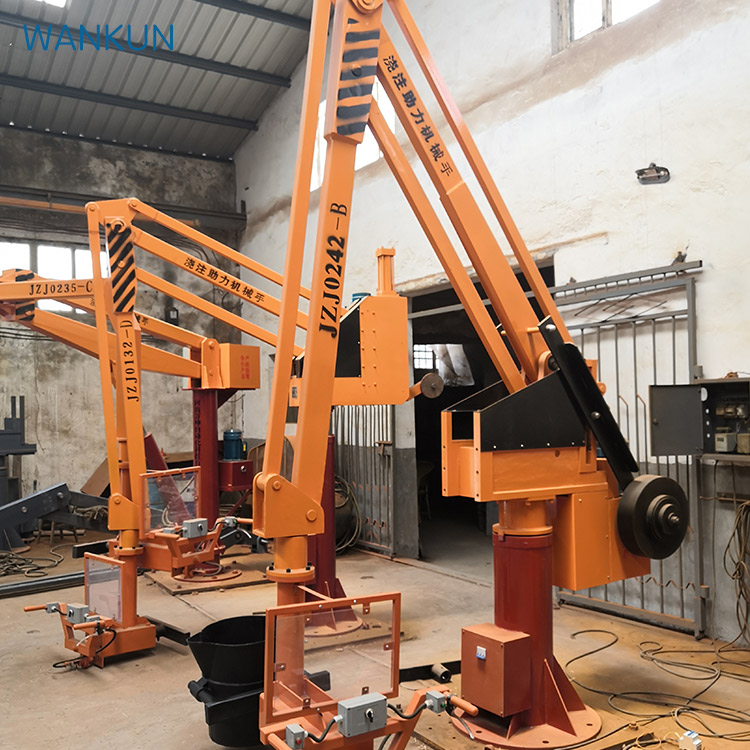

Struktūra un princips

JZJ sērijas hidrauliskā liešanas manipulators sastāv no piecām daļām: fuselāža, sabalansēts četru stieņu mehānisms, hidrauliskā sistēma un elektriskā kontrole, liešanas maisiņa apgrozījuma ierīce.

Pirmā frizūra:

Šī daļa sastāv no pamatnes,

Rotējošais asmens sēdeklis, rokas sēdeklis, vertikālā vadības montāža utt. Bāzi var iestatīt uz cementa bāzes (fiksēts) (skatīt tabulu - par bāzes izmēriem) vai fiksēt uz mobilo ratiņu (mobilais). Ķermenis var rotēt 345 grādu diapazonā ap rotējošo asmens sēdekli. Vertikālā vadības montāža ir fiksēta ķermeņa aizmugurē, un līdzsvarotā četru saišu mehānisma vadības riteņš pārvietojas uz augšu un uz leju.

2, līdzsvaro četras savienošanas stieņa mehānisms:

Šī daļa sastāv no lielas rokas, lielas rokas sarežģītās rokas, pacelšanas rokas, pacelšanas rokas sarežģītās rokas, savienojošās stieples, atbalsta plāksnes un līdzsvara bloka un citām daļām. Abas piekares piekares punktu starp atbalsta plāksni un savienošanas stieples horizontāli pārvietojas ar pāriem vienas rindas bumbu lādētājus uz ķermeņa vadības dzelzceļa. Liela rokas aizmugurējais gals ir savienots ar hidrauliskā cilindra pistonu stieņa galvu caur nūju, un vertikālā kustība tiek veikta gar vadības rokturi. pielāgoto līdzsvara bloku uzstāda uz lielo roku, kas savienots ar četriem savienojumiem, kas ir līdzsvarots ar līdzsv

Hidrauliskā sistēma:

Sistēma sastāv no pārnesumkārbas sūkņa, elektromagnētiskā virziena vārsta, ieplūdes un atgriešanās eļļas cauruļvada, drošības vārsta, hidrauliskā cilindra utt. Kad operators nospiež, paceliet (vai nokrīt) pogu, hidrauliskā eļļa caur elektromagnētisko vārstu cilindrā, apakšējā kamerā, nospiediet pistonu stieni uz leju (vai uz augšu) kustību, izmantojot četru saišu sviras principu, lai vadītu smago objektu pacelšanas kustību.

Kad pacelšanas svars pārsniedz 1.1 reizes no klasificētā svara, drošības vārsts tiek atvērts un izlādēts, lai svaru nevarētu pacelt, lai aizsargātu visa hidrauliskā balansēšanas celtņa drošību. (sk. 4. attēlu par principu)

Elektriskā vadības daļa:

Šī daļa sastāv no motora, plastmasas korpusa pārslēgšanas ierīces, šļūtenes, vadības pogas, AC kontaktora, mazā releja, vadības transformatora utt. (skatīt 2. tabulu). Mašīna izmanto trīsfāzu 380V, 50HZ strāvas padevi (trīsfāzu četras līnijas), neitrālajai līnijai jābūt cieši savienotai.

Izmantojiet 24V strāvas padevi. Strāvas padeves līniju var vadīt no šasijas apakšas vai no elektriskās kastes kreisās puses. Kad gaisa slēdzis ir ieslēgts, vienmēr tiek ieslēgts izplatītāja automātiskais pārslēgšanas taustiņš, un sistēma sāk darboties pēc tālvadības pults ieslēgšanas. Nospiediet pogu uz augšu vai uz leju (skatīt 3. attēlu), lai paceltu vai pazeminātu izplatītāju.

Slinga

Izplatītākā daļa:

Informācijas daļa sastāv no komunikācijas kontroles ierīces un horizontālas Mo griešanas ierīces. Rao Bao iegūst rāmja sastāvu. Ar caurspīdīgas kontroles krāsošanas palīdzību lāpstiņu var kontrolēt, lai pārvietotos uz augšu un uz leju uz mākslīgo ēku, un rokas bremzi var saspiest, lai pagrieztu. Horizontālā griešanas ierīce ļauj operatoram viegli pielietot. lāpstiņas montāžas rāmis jāpievieno lāpstiņai.

Iepakošana, transportēšana, uzstādīšana un nodošana ekspluatācijā

Iepakošana, transportēšana un montāža

Kuģošanas laikā visa mašīna ir piestiprināta pie īpaša transporta apakšējā rāmja, un līdzsvarots četru bāru savienojums ir piestiprināts pie ķermeņa ar fiksētu plāksni, lai tas nevarētu slīdēt uz priekšu un atpakaļ.

Daļas aprīkojuma un degvielas tvertnes bija mitras ar lietus. Visu mašīnu var arī sadalīt trīs daļās: fuselage, sabalansēts četru bāru savienojuma mehānisms un pretsvars sastāvdaļas iepakošanai un transportēšanai. Daļas montāžas mašīna saskaņā ar diagrammu, novietojiet aizsargu un vertikālās vadības plāksnes, pēc krāna augšējā rokā, lai līdzsvarotu četru bāru savienojumu, darbināmo roku, paralēli rokas atbalsta plāksnei, kas atrodas abās pusēs krustojumā uz rokas augšējā līmeņa, vadības riteņa riteņa uz četriem savienojošajiem stieņiem un pistona stieņa savienojuma savienojuma, divu vadības riteņu, kas uzstādīti vertikālās vadības plāks

2. uzstādīšana un uzstādīšana

Lūdzu, rūpīgi izlasiet instrukciju pirms mašīnas uzstādīšanas. Uzstādīšanas laikā kalibrējiet betona pamatnes līmeni, un pēc tam nostipriniet visu mašīnu uz pamatnes. Izvelciet izplatītāju līdz maksimālajam darba rādiusam tajā pašā augstumā un veiciet 340 grādu apļveida kustību. Atrodiet izplatītāja horizontālo punktu trešajā vienādā punktā, un trīs punktu horizontālā kļūda nedrīkst pārsniegt 15 mm. Pievienojiet trīsfāzu 380V, 50HZ darba strāvas padevi (trīsfāzu četru vadu), neitrālajai līnijai jābūt droši savienotai. Pēc pārbaudes ir pareizi, aizveriet elektriskās kastes strāvas slēdzi, nospiediet pogu, lai pār

Pievērsiet uzmanību drošības jautājumiem

Pirms strāvas ievadīšanas mašīnā jāuzstāda trīs noplūdes aizsardzības slēdži.

2, mašīnas apvalks ir jāuzliek uz zemes (PE līnija), un iezemēšana ir laba.

Pirms elektriskās kastes vāka atvēršanas uzturēšanai vispirms ir jāizslēdz ārējā strāvas padeve.

Darbojot āra apstākļos, jāveic lietus un putekļu izturības pasākumi. ir stingri aizliegts lietus uz mitru elektrisko ierīci vai lietus iekļūt tvertnē.

5, tālvadības aparātam vajadzētu būt diviem mēnešiem (atkarībā no lietošanas), lai nomainītu akumulatoru.

Lubrikācija

Katras mašīnas daļas riteņlaukumus eļļo ar kalcija taukiem, tīra un nomaina reizi sešos mēnešos.

Kontaktlēcas virsma starp priekšējo un aizmugures vertikālo vadības dzelzceļu un ruļļu tiek ieeļļota ar kalcija taukiem reizi mēnesī.

3, eļļas tvertne ar 32# ~ 48# pretiekaisuma hidraulisko eļļu, eļļas virsma nedrīkst būt eļļas logu eļļas virsmas līnijas apakšā 10mm zemāk, hidraulisko eļļas modeli saskaņā ar vides izmantošanu, tīrīšanu ik pēc sešiem mēnešiem, nomainiet vienu reizi.

2 Elektriskās shēmas diagramma

Tabula 2 :

attēls 5

Hidrauliskās sistēmas shēma
