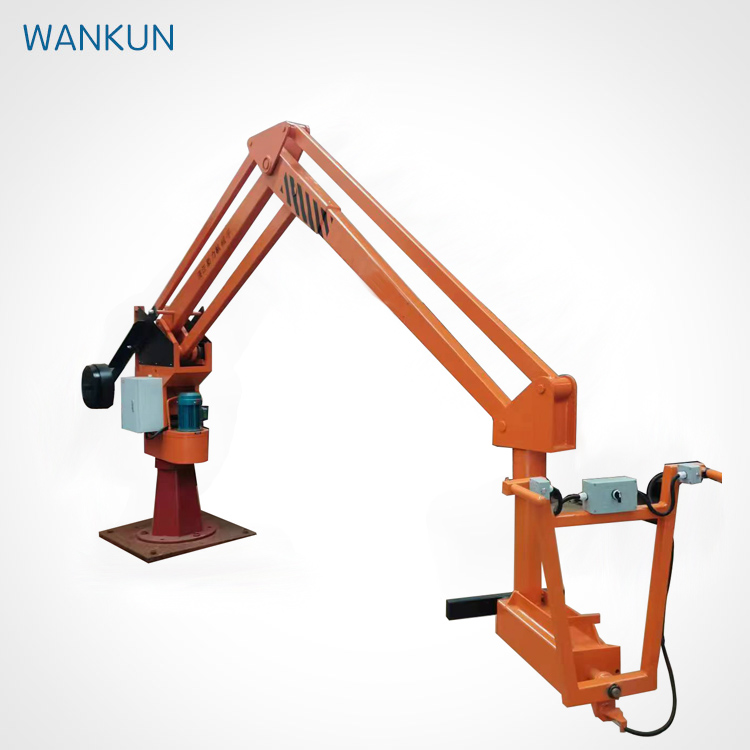

ZJZ0540 kausēšanas manipulators Foundry
Rotēt 360°
Ladle jauda 500kg
Darba rādiuss 4m
| Produkts | Specifikācijas modelis | Palielināta pacelšanas jauda | Minimālais pacelšanas augstums | Maksimālais lāpstiņas pacelšanas augstums | Maksimālais darba rādiuss | Rotācijas leņķis | Noteikumi |
| Hidraulisks manipulators | Rēzekne 0540 | 500 kg | Galvenais skursteņa asmens sākotnēji ir paralēls grīdai(Personalizēts atbilstoši klienta prasībām) | 1100 mm | Kolonnas centrs ir 4000 mm attālumā no mazās rotācijas ass | Galvenā vienība rotē 345° Liftierīce rotē 360° | Iekļauts1setofPLCsistēma |
1) Manipulatora pacelšanas mehānisms ir attālināti kontrolēts un var brīvi rotēt 360 °.
2) Casting manipulator mašīna pieņem principu četru bāru savienojuma mehānismu. Katrs mehāniskais rokas var darboties un apstāties jebkurā leņķī, lai sasniegtu līdzsvarotu stacionāru stāvokli.
3) Nav nepieciešami robežslēdzēji. robeža tiek sasniegta ar eļļas cilindra paša triecienu. Rokas pacelšanu virza pistona stieņa kustība uz augšu un uz leju, un tiek iestatīta bufera ierīce, kā rezultātā rodas nelieli triecieni un stabila darbība.
4) Drošības ierīces ir uzstādītas hidrauliskajā sistēmā.Tām ir drošības aizsardzības funkcija pārslodzes un citu situāciju gadījumā, novēršot viegli bojātu sastāvdaļu un negadījumu rašanos.
5) PLC sistēma var kontrolēt sūkņa un vārsta atvēršanas laiku, kā arī plūsmas izejas pielāgošanu.
1) Visi izmēri šajā zīmējumā ir mērīti milimetros.
2) Pamatnes augsnes saspiešanas izturība nedrīkst būt mazāka par i tonnām uz kvadrātmetru.
3) Elektriskā kabineta un ar to savienoto cauruļvadu konkrētā atrašanās vieta attiecas uz kopējo jaudas cauruļvadu izkārtojuma zīmējumu.
4) Vadu vadītājam (3-fāzes 5-vadu sistēmai) ir šķērsgriezuma platība 4 kvadrātmilimetrus, ar spriegumu 380V + 220V un 2,5 metriem.
